mobile Einschaltautomatik

Eine Einschaltautomatik schaltet die Absaugung an, sobald ein angeschlossenes Gerät (Säge, Fräse, Schleifer o.ä.) in Betrieb genommen wird und schaltet sie nach einer kurzen Nachlaufzeit wieder aus.

mobile Einschaltautomatik


Beschreibung der Funktionsweise

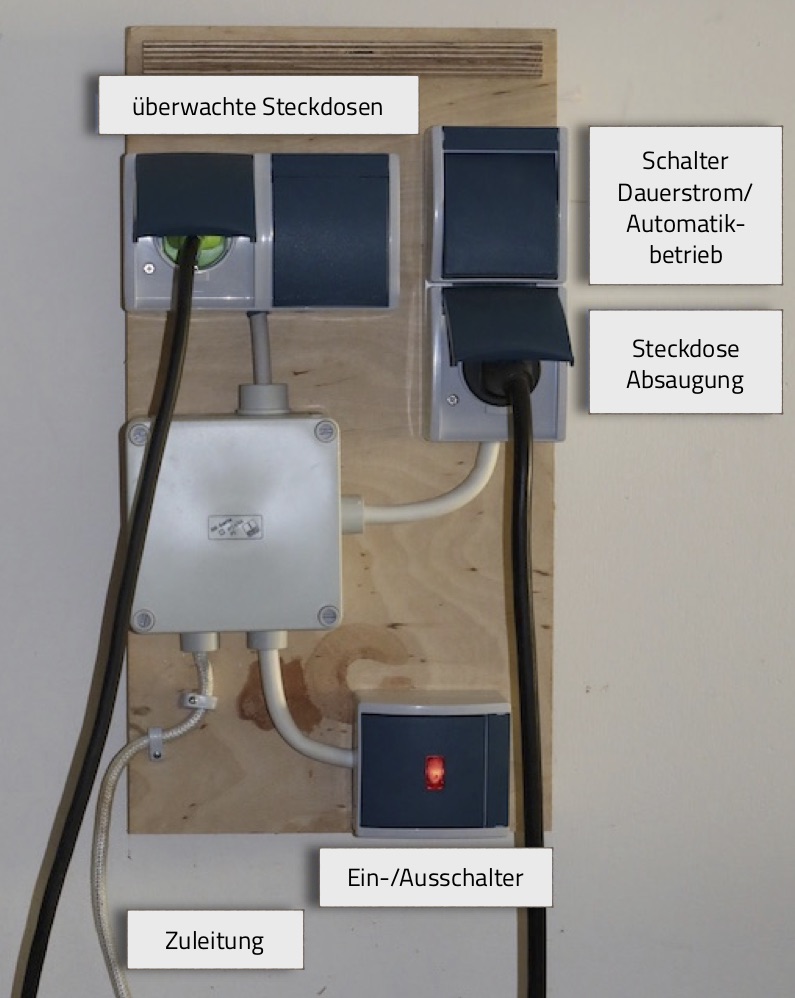

Die Einschaltautomatik verfügt über zwei überwachte Steckdosen; dort werden die Geräte angeschlossen, die den Staub erzeugen. Die Absaugung wird an eine weitere Steckdose angeschlossen, die über einen Schalter wahlweise auf Automatikbetrieb oder auf Dauerbetrieb gestellt werden kann, so daß man den Staubsauger auch unabhängig vom Werkzeug nutzen kann. Das Stromrelais, welches die Doppelsteckdose überwacht, ist in einem Klemmenkasten untergebracht. Die einzelnen Teile sind auf einem Brett montiert, das mit einer French Cleat-Leiste versehen ist und überall dort, wo sich eine passende zweite Leiste befindet, hingehängt werden kann. Das Kabel für die Stromversorgung sollte ausreichend lang sein, damit die Einschaltautomatik auch wirklich mobil ist.

Zusammenbau

Diese Einschaltautomatik wurde nach der Anleitung im Video „TRAGBARE Einschaltautomatik für ALLES und JEDEN! Mit French Cleat Halter und Eltako Relais Ar12dx“ von ProofWood auf youtube gebaut. Ich habe sie um einen Ein-Ausschalter mit einem roten Lämpchen ergänzt, damit die angeschlossenen Geräte bei Nichtbenutzung spannungsfrei sind und man auf einen Blick sieht, wenn der Schalter eingeschaltet ist. Dabei habe ich auch den Unterschied zwischen einem „Wipp-Kontrollschalter Aus- und Wechselschaltung“ und einem „Wippschalter Aus- und Wechselschaltung mit Beleuchtung“ kennengelernt. Augen auf beim Schalterkauf! (Natürlich kann man auch einfach den Stecker ziehen, ein rotes Lämpchen fällt aber mehr auf als ein Stecker, der unbeabsichtigt noch in der Steckdose steckt.) Damit der Schalter die nachgelagerten Teile wirklich spannungsfrei schaltet, muß man auf die richtige Orientierung des Steckers des Anschlußkabels in der Steckdose achten: Phase auf Phase.
Die Verdrahtung wird in dem Video von ProofWood sehr anschaulich erklärt. An einer Stelle war mir unklar, ob Klemme 2 oder 3 gemeint war: die beiden Kabel gehören in die Klemme 3.

Stückliste

Hier ist die Liste der Teile, die ich für den Bau der Einschaltautomatik gekauft habe (Kosten: etwas über 100 Euro):
  • Eltako Stromrelais AR12DX-230V
  • Busch-Jaeger Kombination 2601/6/20 EW-53
  • Busch-Jaeger Schuko-Steckdose 2f.gr/bgn 20/2 EW-53
  • Spelsberg Klemmenkasten RK 4/07 L leer
  • Busch-Jaeger Kontrollwechselschalter 2601/6 SKW-53

Darüberhinaus benötigt man:
  • ein Kabel mit Schukostecker (von einem ausrangierten Elektrogerät)
  • Verbindungsklemmen (ich nutze WAGO-COMPACT-Verbindungsklemmen)
  • ein stabiles Holzbrett
  • mehrere angeschrägte Leisten für die French Cleat-Befestigung
  • eine Halteleiste
  • Schrauben
  • eine Zugentlastung für die Zuleitung, z.B. eine Kabelschelle
  • Installationskabel (3*1,5 mm2 und 5*1,5 mm2)
